Quels sont les points de structure et de conception du rayonnage à palettes sélectif ?

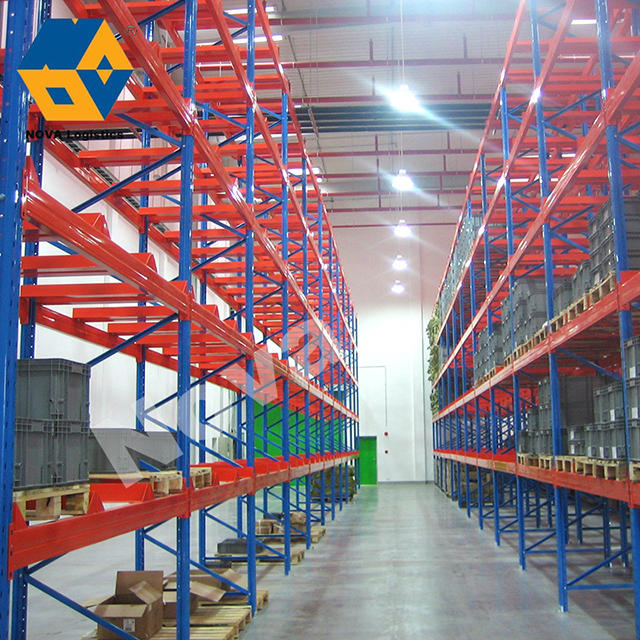

Rayonnage à palettes sélectif est utilisé pour stocker des marchandises sur palettes unifiées avec des transstockeurs de type allée et d'autres machines de stockage et de transport pour le fonctionnement. Les rayonnages de haut niveau adoptent principalement une structure intégrale, qui est généralement constituée de sections d'acier soudées (avec palettes), reliées par des traverses et des traverses horizontales et verticales, et d'autres composants. Ce qui suit est une introduction à la structure et aux points de conception du rayonnage à palettes sélectif.

Voici la liste du contenu :

Structure

Exigences de conception

Structure

Avec les palettes plates, les marchandises entre les deux palettes et la couche la plus inférieure seront comprimées, causant même des dommages aux marchandises, et cette méthode d'empilage ne peut pas être effectuée selon le premier entré, premier sorti. Lorsque chaque palette est chargée de marchandises différentes, elle ne peut être qu’une seule et non empilée, ce qui entraîne une capacité de stockage inférieure. Comme l'utilisation d'une palette à colonnes ou d'une palette à cadre, bien que vous puissiez empiler de manière à ce que les marchandises ne soient pas pressées, l'empilage ne peut pas être trop haut, une stabilité trop élevée et trop épaisse est mauvaise, pas sûre.

Par conséquent, avec l’utilisation de rayonnages à palettes sélectifs, chaque palette occupe un espace de chargement, ce qui peut résoudre les problèmes mentionnés ci-dessus. Les rayonnages à palettes sélectifs supérieurs utilisent des transstockeurs pour accéder aux marchandises, et les rayonnages à palettes sélectifs inférieurs peuvent être utilisés pour accéder aux marchandises par chariot élévateur. Les rayonnages à palettes sélectifs peuvent réaliser des opérations de chargement et de déchargement mécanisées, faciliter l'accès unifié, une utilisation élevée de la capacité de stockage, améliorer la productivité du travail, réaliser des opérations d'accès efficaces et faciliter la gestion et le contrôle informatisés.

Le type le plus courant de rayonnage à palettes sélectif présente l’avantage d’un accès facile et d’une efficacité de préparation élevée. Cependant, la densité de stockage de ce type de rayonnage est faible et nécessite davantage d’allées. Selon la largeur d'accès, l'allée peut être divisée en allée de type traditionnel, allée étroite et allée de type ultra-étroite. Ce type de rayonnage est adapté au stockage de marchandises de volume moyen et de volume général. Généralement en dessous de 6 m, le nombre de couches allant de 3 à 5 couches est approprié. De plus, il peut être ajusté à n'importe quelle combinaison, la construction est simple, économique, l'entrée et la sortie de l'entrepôt ne sont pas affectées par la séquence, le chariot élévateur général peut être utilisé. Lors du choix d'un rayonnage à palettes sélectif, la taille, la qualité et plusieurs niveaux d'empilage de l'unité de stockage doivent être pris en compte pour déterminer la taille des colonnes et des poutres. Le rayonnage à palettes sélectif est une méthode générale d’empilage de palettes avec une ouverture de poutre pour stocker deux palettes.

Exigences de conception

Le rôle de la barre de connexion arrière

Cette bielle permet de relier deux rangées de crémaillères dos à dos pour augmenter la rigidité globale. Les marchandises mesurent 1150 mm de long et la largeur de la colonne est de 1000 mm. Si vous choisissez une bielle de 100 mm, les marchandises dépasseront de l'étagère, il convient donc de choisir une bielle de 300 mm.

La distance entre la poutre supérieure de l'étagère et le plafond

La hauteur maximale du chariot élévateur dépassera la poutre supérieure de l'étagère de plus de 200 cm, et il y a au moins 30 espaces libres entre la hauteur maximale du chariot élévateur et le plafond. Pour cette raison, la distance entre la poutre supérieure de l'étagère et le plafond doit être d'au moins 230 cm.

Critères de sélection de la colonne de support

La capacité portante de l'étagère est déterminée par la capacité portante du niveau le plus bas. La capacité de charge du pilier le plus bas est de 6 000 kg et le pilier est sélectionné différemment lorsque la hauteur de la poutre la plus inférieure est différente.
