Quels sont les composants du système ASAR ?

Le entrepôt tridimensionnel automatisé (AS/RS) est un système automatisé complexe composé d'étagères tridimensionnelles, de transstockeurs sur rails, d'un système de convoyeur d'entrée/sortie de palettes, d'un système de lecture de codes-barres de détection de taille, d'un système de communication, d'un système de contrôle automatique, d'un système de surveillance informatique, d'un système de gestion informatique et d'autres équipements auxiliaires tels que des armoires de distribution de ponts de fils et de câbles, des palettes, des plates-formes de régulation, des plates-formes de structure en acier, etc. Utilisant des concepts logistiques intégrés de première classe et des technologies avancées de contrôle, de bus, de communication et d'information, il réalise des opérations entrantes et sortantes via l'action coordonnée des éléments ci-dessus équipement.

Composants

Construction d'étagères

Composants

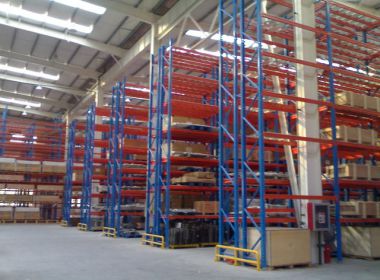

1. Étagère : structures en acier utilisées pour stocker des marchandises. Il existe principalement deux formes de base d’étagères soudées et d’étagères combinées. C'est une partie importante d'un entrepôt tridimensionnel automatisé.

2. Palette (caisse de chargement) : utilisée pour transporter des appareils de marchandises, également appelés appareils de poste de travail.

3. Grue de stockage d'allée : l'équipement utilisé pour l'accès automatique aux marchandises. Selon la structure, le formulaire est divisé en une seule colonne et en double colonne, deux formulaires de base ; selon le service, le mode est divisé en trois formes de base de voiture droite, courbe et de transfert.

4, système de convoyeur : le principal équipement périphérique de l'entrepôt tridimensionnel, responsable du transport des marchandises vers l'empileur ou depuis l'empileur pour retirer les marchandises. Les types de convoyeurs sont très nombreux : convoyeur à rouleaux commun, convoyeur à chaîne, table élévatrice, wagon de distribution, palan, machine à bande, etc.

5、Système AGV : chariot guidé automatique. Selon sa méthode de guidage, il est divisé en chariot de guidage inductif et chariot de guidage laser.

6. Système de contrôle automatique : système de contrôle automatique qui pilote chaque pièce d'équipement du système d'entrepôt stéréo automatisé. Pour utiliser le mode bus de terrain comme mode de contrôle principal. C'est également un élément important d'un entrepôt tridimensionnel automatisé.

Construction d'étagères

Il peut être divisé en format de fret unitaire, en type, en type de rotation horizontale et en type de rotation verticale.

(1) Entrepôt au format de marchandise unitaire : similaire au type d'étagère unitaire, l'allée occupe environ un tiers de la surface.

(2) Par type : pour améliorer le taux d'utilisation de l'entrepôt, vous pouvez éliminer l'allée située entre les rangées d'étagères, les étagères individuelles ensemble, de sorte que chaque couche, la même colonne de marchandises les unes aux autres, formant un canal qui peut stocker plusieurs unités de marchandises à la fois, et à l'autre extrémité par la grue sortante pour récupérer les marchandises, devenant ainsi un entrepôt de type traversant. Il convient aux entrepôts tridimensionnels automatisés où la variété de marchandises n'est pas trop grande et la quantité est relativement importante.

(3) Étagères d'entrepôt rotatives horizontales : ce type d'entrepôt lui-même peut aller et venir le long d'un itinéraire circulaire dans le plan horizontal. Chaque groupe d'étagères est constitué de plusieurs armoires indépendantes, avec un convoyeur à chaîne vers ces armoires en série. Chaque conteneur est doté de rouleaux de support en dessous et de rouleaux de guidage sur le dessus. Lorsque le convoyeur est en marche, les conteneurs se déplacent en conséquence. Ce type d'entrepôt tridimensionnel automatisé convient aux applications qui ne nécessitent pas une fréquence de fonctionnement élevée.

(4) Entrepôt à étagères rotatives verticales : similaire à l'entrepôt à étagères rotatives horizontales, mais la rotation dans le plan horizontal est remplacée par la rotation dans le plan vertical. Ce type d'étagère est particulièrement adapté au stockage de longs rouleaux de marchandises, tels que des tapis, du cuir de sol, des rouleaux de films, des rouleaux de câbles, etc.
